客戶背景

該校是國家“211工程”重點建設高校之一，是一所綜合性大學，現設有23個學院和1個校管系；設有68個學士學位專業、131個碩士學位授權點、17個工程碩士領域、35個二級學科博士學位授權點、5個一級學科博士學位授權點、19個自主增設二級學科博士專業、11個博士后科研流動站、1個MBA授權點和1個法律碩士授權點；擁有教育部重點學科4個、上海市優勢學科4個、上海市特色學科5個；擁有2個科技部與上海市共建的國家重點實驗室培育基地，1個國家體育總局體育社會科學重點研究基地，1個教育部重點實驗室，1個教育部省部共建重點實驗室，1個教育部工程研究中心，1個教育部特色專業建設點，2個上海市人文社會科學重點研究基地。
該校計算機校園網作為中國教育科研網（CERNET）的聯網單位，接入位于上海交通大學的CERNET華東地區中心節點。校園網目前已通過光纜連通了該校的三個校區，均具有冗余鏈路，已經實現校區間萬兆、出口千兆、校內匯聚千兆和百兆到桌面的格局。
自96年校園網建設至今，網絡基礎設施建設已基本完善。近年來信息化建設也有了跨越式的發展，新購置的Alcatel 9700萬兆交換機、HP Superdome小型機以及HP EVA8000存儲為我校信息化建設提供了強有力的保障。
當前所有教學及宿舍樓宇已經接入校園網，主要公共室內室外區域均具備無線接入功能，相繼建設了“一卡通”、“門禁”等專網，IDC和托管機房等均已建成使用，校內已經實現一卡通消費、借還書和宿舍門禁進出等功能，各種網絡應用申請已經具有統一身份認證和在線實時自助開通功能。IP地址申請數近20000個，Email用戶14000余人。師生員工均可通過VPN和代理等方式從校外訪問校內資源。

  面臨的挑戰

空間需求爆發式增長，多套存儲系統管理復雜.該校現有設備已不能滿足當前及未來的需求，面臨以下挑戰：
-存儲空間的挑戰—存儲空間已無法滿足日益增長的數據需求;
-應用對存儲特性的挑戰—單卷及單LUN的大小、快照技術等；
-統一管理的挑戰—如何將原有設備統一管理起來；
-虛擬化、容災需求—存儲虛擬化、未來容災需求；

針對目前狀況，立即進行有效的存儲系統改造迫在眉睫，該校提出網絡存儲系統的設計應遵循如下原則：
方案先進合理，產品性能優異，先進且可靠，并可利用一種系統的、簡單的方式，經濟地達到有效提升存儲系統性能的目的。建成的存儲系統應該易于配置、管理和維護；
另外，還需要具有較高的靈活性和可擴展性以適應未來業務的發展： -滿足FC-SAN、NAS及IP-SAN存儲訪問協議，統一化存儲；
-雙控制器冗余；
-支持快照及快照快速恢復；
-支持主流操作系統；
- 存儲虛擬化功能；
-存儲空間靈活管理；

  解決方案

結合該校目前實際應用情況，在此項目中采用NetApp的虛擬化統一存儲系統平臺V3160A，為現有的一卡通、Mail、SAP等核心業務提供存儲空間；并配置CIFS、NFS、FCP、iSCSI數據訪問協議以及SnapShot、SnapRestore數據管理軟件。

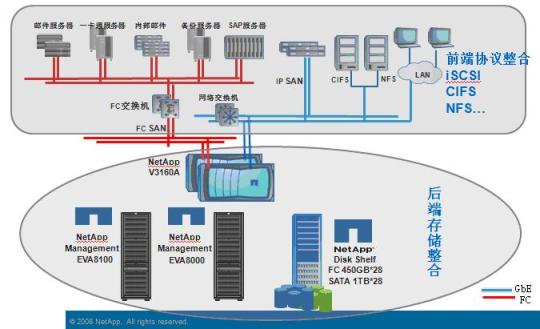

存儲虛擬化拓撲圖

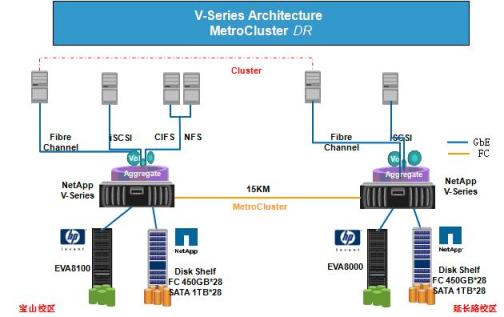

容災方案示意圖

  客戶價值

雙冗余結構，安全高效
全冗余體系設計結構，整個存儲系統不存在任何單點故障；獨有的Raid DP技術，可以保證任意兩塊磁盤同時失效，不會造成數據的丟失，而且不會加重系統的負擔；獨有的SnapShot（快照）技術，可以在線保存255個時間點的數據備份，而且對系統的性能沒有任何影響（其他存儲產品的快照，在保留多個時會對系統性能造成嚴重的影響）；SnapRestore快速恢復技術，可以在小于2分鐘的時間內恢復到任意一個SnapShot點；（SnapShot和SnapRestore配合，還可以用于應用系統的頻繁測試）；SnapMirror同步或異步數據容災解決方案，通常的容災方案一般需基于FC鏈路完成，而NetApp的容災方案既可基于FC鏈路完成，也可以基于TCP/IP完成，支持同步、準同步、異步三種方式，為用戶提供了靈活的選擇。

高可用性設計，保證業務連續性
MetroCluster存儲集群容災解決方案，可以基于FC鏈路，以全冗余的、可以兩地部署的存儲高可用性架構實現自動化切換、易管理的數據容災,可以輕松為實現應用級容災，在同機房，同園區（500m內）、城域（10km～30km）以及超遠距離容災提供易部署、易維護、易管理、易拓展的容災存儲架構。
