客戶背景

上海大學是一所綜合性大學，國家“211 工程”重點建設高校之一。現設有23個 學院和1個校管系；設有68個學士學位專業、131個碩士學位授權點、17個工程碩 士領域、35個二級學科博士學位授權點、5 個一級學科博士學位授權點、19個自主增 設二級學科博士專業、11個博士后科研流動站、1個MBA授權點和1個法律碩士授權 點；擁有教育部重點學科4個、上海市優勢 學科4個、上海市特色學科5個；擁有兩個科技部與上海市共建的國家重點實驗室培育基 地，1個國家體育總局體育社會科學重點研 究基地，1個教育部重點實驗室，1個教育部省部共建重點實驗室，1個教育部工程研究中心，1個教育部特色專業建設點，兩個上 海市人文社會科學重點研究基地。

上海大學計算機校園網作為中國教育科研網 （CERNET）的聯網單位，接入位于上海交 通大學的CERNET華東地區中心節點。上海 大學校園網目前已通過光纜連通了上海大學三個校區，均具有冗余鏈路，已經實現校區間萬兆、出口千兆、校內匯聚千兆和百兆到桌面的格局。

上海大學自1996年校園網建設至今，網絡 基礎設施建設已基本完善。當前所有教學及 宿舍樓宇已經接入校園網，主要公共室內室 外區域均具備無線接入功能，相繼建設了“ 一卡通”、“門禁”等專網，IDC和托管機 房等均已建成使用，校內已經實現一卡通消費、借還書和宿舍門禁進出等功能，各種網 絡應用申請已經具有統一身份認證和在線實 時自助開通功能。IP地址申請數近20,000 個，E-mail用戶14,000余人。師生員工均可通過VPN和代理等方式從校外訪問校內資源。

  面臨的挑戰

空間需求爆發式增長，多套存儲系統管理 復雜
隨著學校信息化建設的深入開展和信息化 業務的不斷完善，上海大學對數據存儲的需求日益增長；加之學校用戶數量眾多， 數據中心運行空間明顯不足，這都使得現有的存儲空間變得非常緊張，急需盡快擴 大存儲容量。
此外，上海大學兩個校區均采用了不同廠 商不同型號的存儲系統，眾多的操作系統 和繁雜的應用給存儲系統的管理和性能的 優化帶來了不小的挑戰。
不僅如此，考慮到學校現有的Microsoft Exchange、Microsoft SQL Server等辦 公自動化和數據庫應用都基于Windows 平臺，特別需要防范由于計算機病毒、黑 客攻擊等造成的數據丟失。同時，由于學 校暫無對系統和用戶數據的整體規劃和管理，無法完成數據的集中高效備份，這也給數據的安全造成了隱患。
考慮到目前的狀況，盡快對上海大學現有 的存儲系統改造已迫在眉睫。


  解決方案

采用NetApp V3100系列虛擬化存儲及 MetroCluster軟件，實現數據的統一有效 管理并滿足了容災需求
經過對多個入選方案的一系列嚴格評估與 挑選，考慮到NetApp存儲系統的穩定性、高性能和靈活的可擴展性，上海大學最終 選擇了NetApp作為此次存儲改造項目的合作伙伴。

本期項目中，上海大學采用NetApp V3160A型號虛擬化存儲系統，配置光纖磁盤柜、SATA盤柜及大容量緩存卡，為現 有的一卡通、郵件服務器、SAP等核心業 務提供高性能存儲空間。此外，上海大學還采用了CIFS、NFS、FCP、iSCSI數據訪問協議以及MetroCluster、SnapShot、SnapRestore數據管理軟件。

NetApp V3160A存儲系統將上海大學原有不同品牌的存儲系統進行有機整合，統一管理，形成一個 統一的虛擬化存儲池，同時這個存儲池也具備了NetApp存儲系統獨有的RAID-DP、Snapshot、FlexVol、FlexShare等產品特性。而新增的光纖磁盤和SATA盤也可直接連接到NetApp V3160A上，以此達到對現有容量的擴展。

通過NetApp V3160A存儲系統建成虛擬 化存儲池，上海大學實現了數據的集中存儲。為了讓數據更安全，上海大學還在 NetApp的建議下構建了對數據的本地保護和異地容災的雙重防護。本地?cái)?shù)據保護主 要是采用NetApp的冗余構架設計（控制器 冗余、電源冗余、鏈路冗余等），防止設備部件物理故障；NetApp RAID-DP技術提 供雙磁盤容錯功能；Cache斷電保護技術 從技術角度防范了物理故障；而SnapShot 功能可防范誤操作、病毒等對數據造成的破壞。

NetApp為上海大學實施的異地容災方案為：在相距15公里遠的寶山路和延長路 兩校區通過裸光纖鏈路連接兩端NetApp V系列設備，兩校區的V系列設備均配置 成為MetroCluster，達到應用級異地容 災要求；MetroCluster配合應用系統級Cluster，實現應用的容災切換。

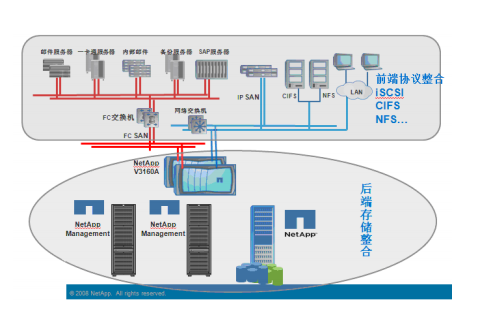

上海大學存儲虛擬化拓?fù)鋱D

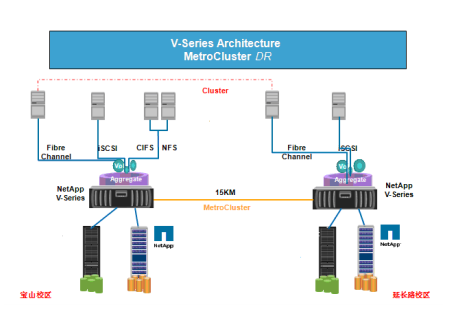

上海大學數據容災方案示意圖

  客戶價值

管理更加簡單，數據更加安全

上海大學通過使用NetApp存儲系統構建的虛擬化存儲池實現了對不同存儲系統統一有效的管理，新增的光纖盤和SATA盤大大擴充了存儲空間的容量，完全滿足了學 校目前的存儲容量需求，此外，NetApp V3160A為不同的應用系統提供多樣化的存 儲協議，這讓學校有了更多的自主選擇權利，能夠根據自己的要求或應用級別進行合理組合。

在容災方面，NetApp MetroCluster軟件 將基于陣列的群集與同步鏡像相結合，提供持續可用性和零數據損失，讓上海大 學的用戶能夠在兩個校區間進行數據容 災。如果任意一個校區系統遭遇故障， 另一個校區都能及時響應，這極大地提升 了數據的可用性和可靠性。借助NetApp MetroCluster軟件的幫助，兩個校區實現 了RPO、RTO接近零的容災。

上海大學數據中心技術主管倪衛民表示：“這次采用的NetApp虛擬化存儲解決 方案方便了我們對不同應用系統進行統一管理，我們明顯感覺到數據中心運行效率 有了較大程度的提高。非常感謝NetApp為上海大學量身定做的解決方案，在未來我們還會繼續加強與NetApp的密切合作。”
